芯片代工龙头台积电加速迈向下代制程,准备超前原定进程,兴建首座1.4纳米(A14)芯片厂。目的为扩大台积电先进半导体领先优势,预定投资高达新台币1.5兆元,约490亿美元,突显台积电维持半导体产业领先地位的决心与实力。
Wccftech报道,新1.4纳米芯片厂名为“Fab 25”,位于台湾中部科学园区,毗邻台中市。有四座独立厂房,台积电目标2027年底前,首座厂房启动1.4纳米试产。台积电已提前知会关键供应商,确保加速准备1.4纳米精密设备。照进程有望2028下半年全面投入1.4纳米芯片量产。
1.4纳米将为芯片产业带来显著进步,高达15%性能提升,功耗达30%进步,对追求更高效率和更长电池寿命的电子产品而言,无疑是一大福利。Fab 25三座厂房也专注1.4纳米芯片生产,台积电目光也投向更先进1纳米。1纳米试产进程尚未公布,却预示台积电的雄心壮志。

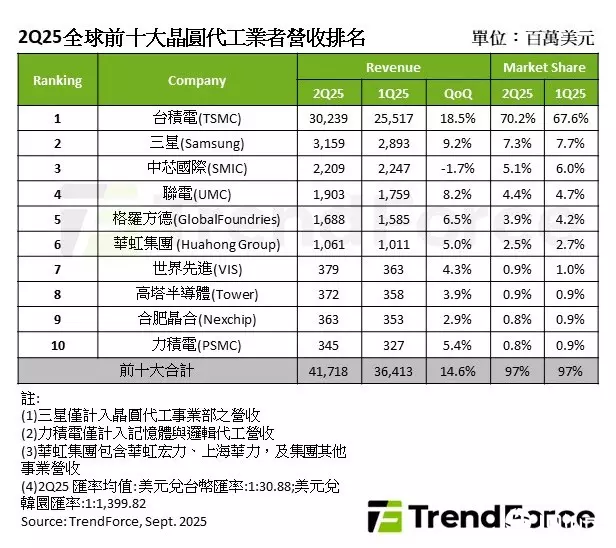

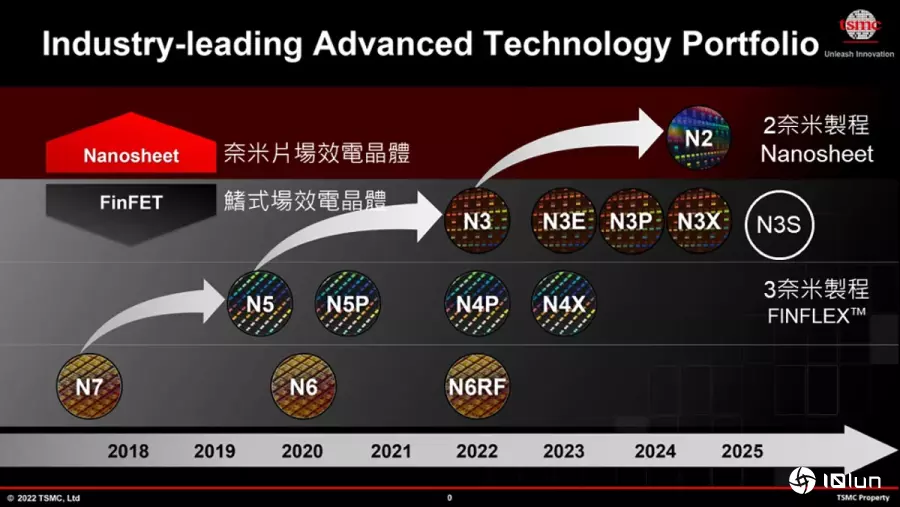

1.4纳米超前部署,是台积电2纳米预定第四季量产的基础上进行。虽然2纳米成熟尚需数年,但台积电展现惊人推进速度,资源迅速投入1.4纳米新厂建设。TrendForce数据显示,台积电第二季市场占有率跨越70%大关,2026年对2纳米芯片需求日益增加,有望再提升。尖端技术当然成本高昂,2纳米芯片每单位成本据说达3万美元,台积电1.4纳米芯片更或达约4.5万美元,增长成本是客户选择最新制程时必须考量的关键。
台积电提前启动1.4纳米芯片厂建设,不仅巩固全球半导体产业的领先地位,也再次展现追求创新和产能扩张。Fab 25逐步落成与先进制程陆续投产,台积电继续扮演不可或缺角色,为未来高性能芯片生产奠定坚实基础。市场也会密切关注台积电进展及对全球电子产业的深远影响。
