离Nintendo次世代主机Switch 2正式发布尚有约一个月时间,但网络硬件分析师“极客湾”Geekerwan率先公开其开发板上核心处理器的详细结构。通过聚焦离子束扫描电子显微镜(FIB-SEM)进行层层拆解,Geekerwan成功分析芯片内部配置,证实该主机采用名为“Tegra T239”的SoC,不但集成8核Arm Cortex-A78C处理器,更配备基于Ampere架构的1,536颗CUDA核心GPU。性能测试显示,模拟运行模式下已接近GTX 1050 Ti水平。

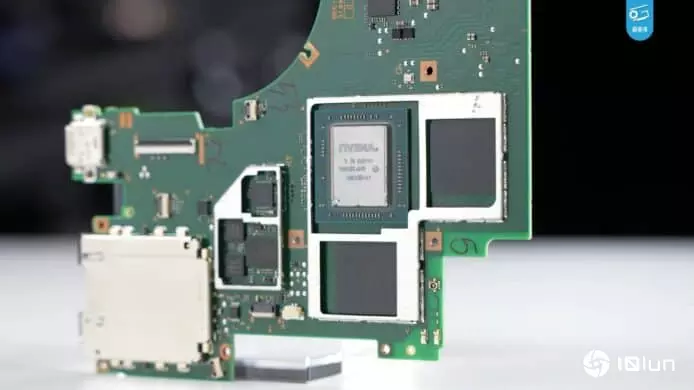

这次披露的数据来自一块Switch 2工程板,据称最初由中国闲鱼平台上用户Kurnal购得,再转交给Geekerwan进行深入拆解。经金属层去盖分析后,确认处理器名称为Tegra T239,芯片尺寸达207mm²,是现行Switch所用Mariko(Tegra X1)的两倍。该SoC最早在2021年已完成Tape-Out,显示Nintendo或曾打算提早推出新主机,惟最终推迟至今。

Tegra T239采用来自Samsung的定制制程,技术介于10nm与8nm之间,结构类似用于RTX 30系列显卡的8N工艺。虽然先前市场曾预测Nintendo会选择更先进的5nm技术,但为减少将Ampere架构重新设计与验证所需成本,公司最终沿用与Jetson Orin系列类似的设计。

具体核心配置方面,Tegra T239采用8颗Cortex-A78C核心,每核心配备256KB L2缓存,并共享4MB L3缓存。显示部分则基于Ampere架构,采用GA10B Die,内置6组TPC(Texture Processing Cluster),合共12组SM(Streaming Multiprocessor),总数达1,536颗CUDA核心。值得一提是,每个SM单元仅占2.71mm²,较Jetson Orin上的T234芯片小22%。

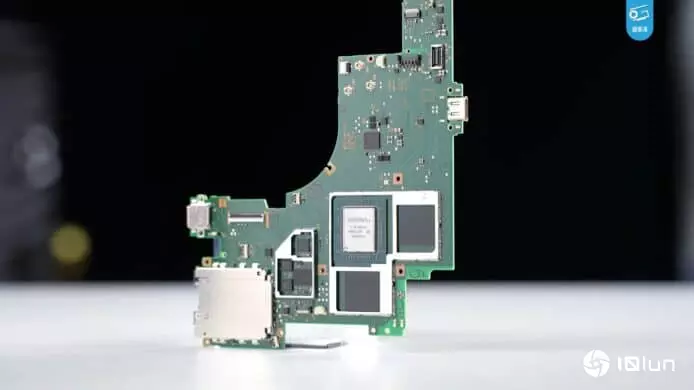

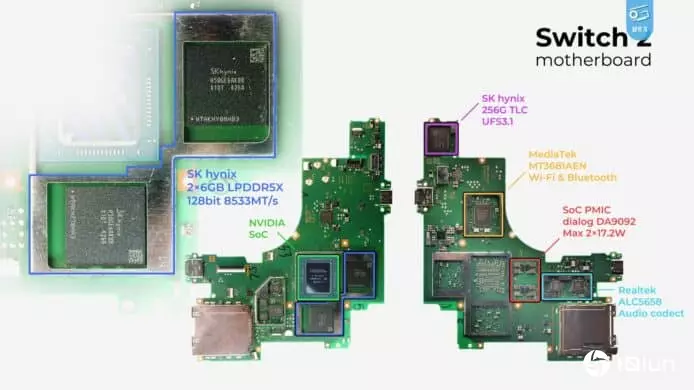

主板也集成来自SK hynix的256GB TLC UFS 3.1存储设备,以及MediaTek出品的Wi-Fi和蓝牙模块。电源管理系统支持最高34.4W电力供应,但实际使用中未必达至此上限。内存方面,Switch 2采用12GB(2x6GB)LPDDR5x-8533 RAM,估计为配合不同模式将于Dock模式下降至6400MT/s,手提模式更进一步降至4266MT/s,以节省能源。

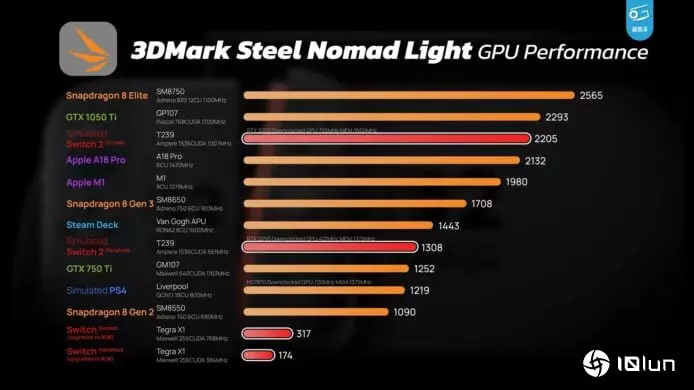

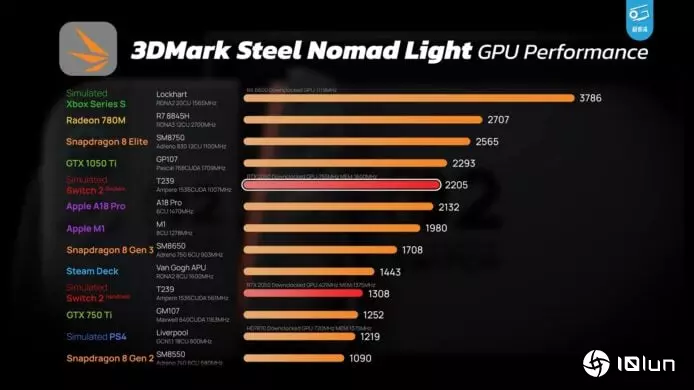

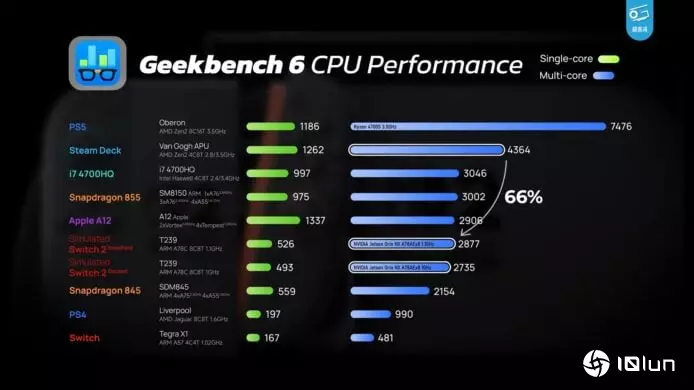

Geekerwan更尝试利用低频率运行的RTX 2050笔记本GPU模拟Switch 2的运行性能。根据其测试结果,模拟后的Dock模式性能约相当于GTX 1050 Ti,而手提模式则接近GTX 750 Ti,与Steam Deck相比稍为逊色。虽然实际表现仍需等待官方解禁后的评测,但外界预期Nintendo或会在日后考虑采用5nm或3nm工艺推出中期升级版。
