日本JX Advanced Metals （JX金属）近期成功登上东京证券交易所，成为2025年度第三大IPO案。这家原本专注于冶炼与金属加工的公司，选择从母公司Eneos手中独立出走，并正式转型为以半导体材料为核心的技术企业。
JX目前主打的“溅镀靶材（sputtering targets）”是先进芯片制程中的关键金属材料，其全球市场占有率约达60%，在业界属绝对领先。但问题是，这样的领先优势能否延续？从资源产业转型为科技供应链角色，过去没有成功保证，未来也存在不确定性。在笔者看来，JX的成功与否，关键将不在于“是否曾经领先”，而在于“是否有能力创造下一步领先”。
从传统产业转型科技业，难度远高于一般企业重组
JX Advanced Metals的故事，有其象征意义。它是日本典型的传统重工业体系企业，历史可追溯至明治时代的铜矿开发。后来在2010年并入Eneos集团之后，业务重心一直落在非铁金属冶炼与资源加工。这种“供应重工业用金属”的角色，在全球制造业兴盛时期或许称得上关键，但随着碳中和与高科技制造崛起，传统冶炼业的角色逐渐被压缩。
JX此次选择从Eneos集团脱身，改以半导体材料供应商自居，显然是有意投身更具增长潜力的领域。但笔者认为，这类“从制程基础产业跳转至科技核心材料”的转型，其成功难度远高于一般企业重组。
JX虽具备溅镀靶材的技术与生产能力，但这是属于特定材料领域的优势，尚未意味它已完全掌握半导体产业脉动。其次，它与科技资本市场的连接非常薄弱。根据公司高层说法，在IPO前的说明会上，不少科技投资人甚至“不认识JX是谁”，这反映出品牌与定位仍有很大落差。
这种转型过程中，若没有产业系统性的资源连接与策略支撑，很可能会陷入“既不是传统供应商、也未真正成为科技伙伴”的尴尬位置。JX是否真的准备好，不只是问它有多少技术，而是要看它是否能创建起一个足够强的“科技生态系位置”。
领先但不稳定的霸主地位，JX能守住领先位置？
溅镀靶材（sputtering targets）在芯片制造流程中，是进行金属薄膜沉积的关键材料之一。它的纯度越高，电阻越低、可靠性越强，对高端芯片影响极大。而JX在这一领域有着极深厚的技术积累，其接近100%纯铜处理能力，使其在逻辑芯片与内存领域维持领先。
然而，材料产业的技术壁垒，并不像芯片设计一旦创建就难以撼动。尤其在日本，住友金属（Sumitomo Metal Mining Co., Ltd.）与三井金属（Mitsui Mining & Smelting Co., Ltd.）等其他非铁金属巨头，正在积极投入芯片用铜箔、导电材料与电池正极材料等高技术门槛领域，与JX所处的供应层级高度重叠。一旦这些公司选择投入靶材市场，即便起步稍晚，也可能在三至五年内产生显著竞争力。
更值得关注的是，溅镀靶材本身与芯片制造的“制程演进”关联极深。随着芯片走向2纳米以下的制程节点，材料选择可能会逐渐转向更轻、更耐热或更具导电效率的合金或新材料。如果JX无法同时在材料研发上保持突破，它现有的产品优势就很可能被新的制程需求所淘汰。
JX可能成为日本“材料复兴”计划的重要节点
回顾日本产业过去三十年的演变，不难发现一个趋势：从大而全的企业模式，走向专精且高附加价值的领域突破。JX Advanced Metals若能如其愿，从能源附属体系中脱身，成功打入全球芯片材料供应体系，那么它可能成为日本“材料复兴”计划的重要节点。
但这一切仍需观察。笔者认为，未来的关键在于三点：第一，JX是否能持续投入新材料研发，摆脱以往单一产品依赖；第二，能否创建稳定的海外高端客户群，取得订单规模与定价权；第三，是否有能力从制程材料走向集成解决方案，与半导体制造企业创建长期共同研发关系。
若这三点皆可实现，JX不仅会是一家成功的转型企业，更将成为日本科技供应链中最关键的材料支柱之一。

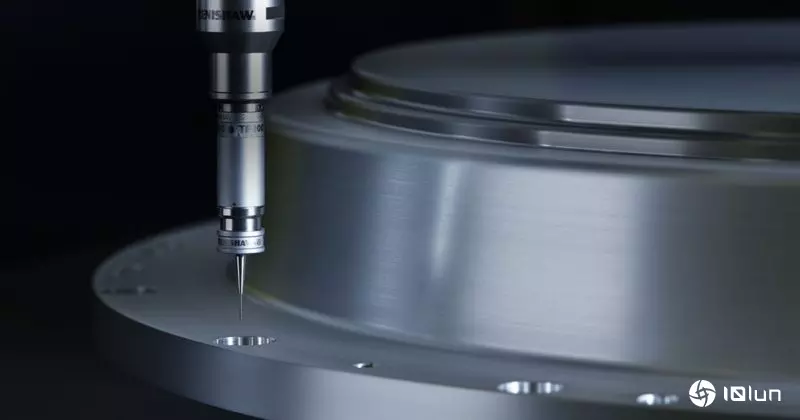

（首图来源：JX Advanced Metals）
