联发科与Google合作TPU，除了获利还优化天玑处理器

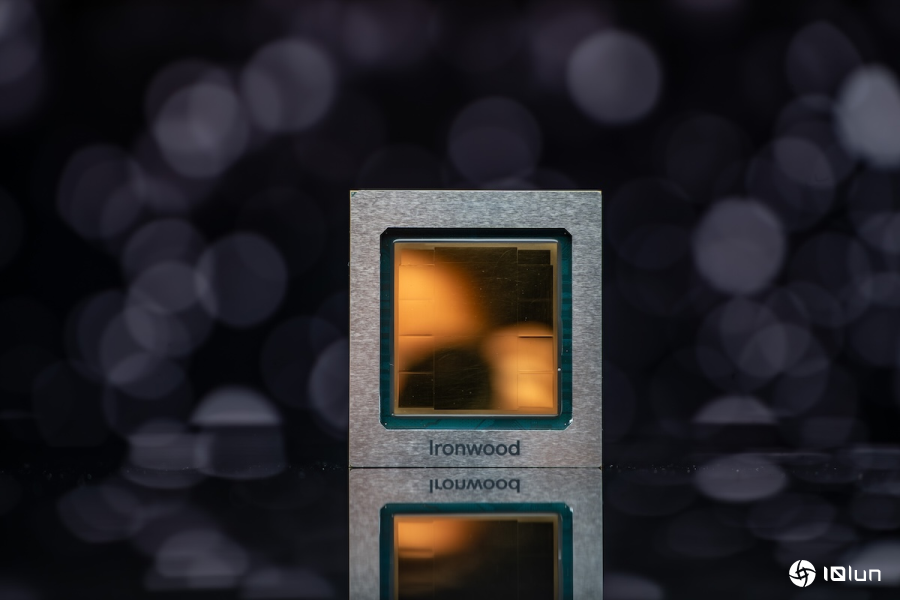

Google即将推出的Ironwood TPU v7，已经成为业界首款足以挑战英伟达（NVIDIA）Blackwell GPU的专用定制化芯片（ASIC）。这项重大事件吸引了业界对Google TPU设计流程及其合作伙伴的密切关注，特别是与国内IC设计大厂联发科的合作。其中，联发科也正将其在此次合作中获得的经验，转化为其手机移动处理器的实质效率提升，预计将从即将推出的天玑(Dimensity) 9600移动处理器开始，使得市场也特别期待。

业界对Google Ironwood TPU v7的热烈关注，源自于其在AI工作执行上的高性能和低成本优势。Google的这款新TPU在推论（inferencing）任务方面极具竞争力，特别是在产业正从大型基础AI训练模型转向推论任务的重要性日益增加之际。事实上，TPU v7 Ironwood在提供与英伟达最新GPU几乎不相上下的性能的同时，但却还拥有更低的总体拥有成本（TCO）。

TPU v7 Ironwood采用先进的双芯片（dual-chiplet）设计。每个芯片包含以下关键组成部分，这些设计均针对AI运算进行了优化：

1.TensorCore：采用脉动数组（systolic array）架构，用于高效的矩阵乘法运算。矩阵乘法构成了AI工作执行的基础，包括神经网络的训练与推论。该设计通过大幅减少对高带宽内存（HBM）的内存读写次数，来实现高效率。

2.矢量处理单元（VPU）：处理AI模型所需的通用、元素级操作，例如启动函数（如ReLU）和常规化（normalizations）。

3.矩阵乘法单元（MXU）：专门处理矩阵乘法运算。

4.两个SparseCores：用于高效处理需要不规则、数据依赖性内存访问的用例。这包括处理被称为嵌入的超大数学结构，嵌入是将大型分类特征值（如词汇表）转化为较小、密集矢量表示的关键AI步骤。

在内存与互联方面，TPU搭配96 GB的高带宽内存（HBM）。双芯片间通过芯片到芯片（D2D）互联技术连接，其速度比线型芯片间互联（ICI）链路快6倍。基本的芯片配置被称为立方体（cube），这些芯片通过ICI连接，为每个芯片提供1.2 TB/s的双向ICI带宽。多个立方体进一步通过光学电路开关（OCS）网络连接，组成一个巨大的超级Pod，该超级Pod由9,216个芯片和144个立方体组成。

联发科在设计Google TPU v7 Ironwood中扮演了至关重要的角色。根据2025年3月流出的报告，Google委托联发科设计Ironwood的输入/输出（I/O）模块，以便于处理器与周边设备之间的通信。值得注意的是，这一合作模式代表着Google近年策略的转变。在过去几年，Google设计下一代TPU的整体架构通常是与博通（Broadcom）紧密合作完成的。联发科这次参与设计I/O模块，显示其技术实力受到了Google的认可。

而根据外资瑞银（UBS）最近的报告预估显示，联发科有望通过这次与Google在下一代TPU上的合作，获得高达40亿美元的收益。

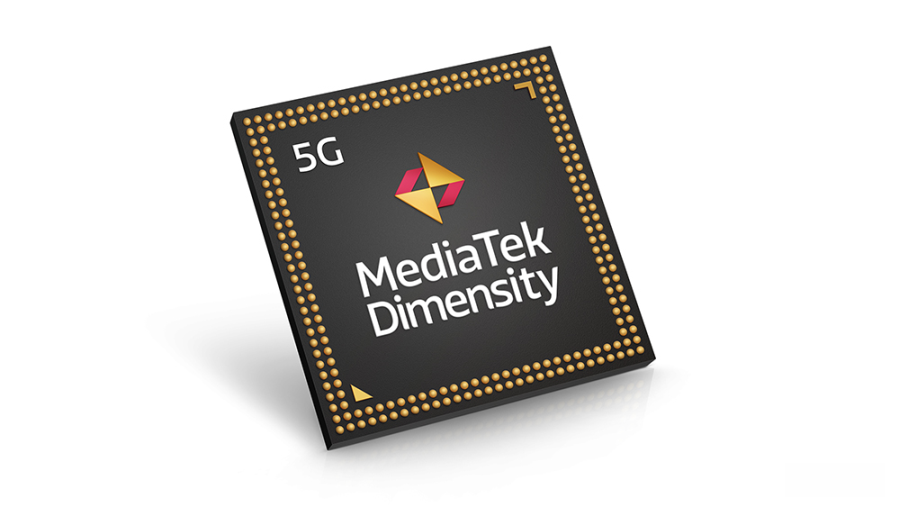

尽管ASIC（例如Ironwood TPU）与Dimensity 9600这样的移动应用处理器（AP）在设计目标上本质有所不同，联发科仍能将其在TPU v7 Ironwood计划中学到的经验，转化为其移动芯片的数项精进的技术，从而显著提升Dimensity 9600的效率。

这些改进主要集中在电源管理和功耗控制策略上，包括更高效的功率闸控（Power Gating）策略。联发科将能制定更高效的功率闸控策略，让AP在不使用特定I/O区块时，能更积极地将其关闭。另外，改进电压调节（Voltage Scaling）。通过改进电压调节，允许AP消耗最有效率的电压量，进而优化芯片的功耗指标。最后是时脉闸控（Clock-Gating）调整。联发科通过调整现有的时脉闸控策略，以改善下一代芯片的电池续航力，并争取更积极的功耗预算。

这些效率上的微调对于联发科的行动AP产品至关重要，特别是因为联发科已在其行动AP架构中取消了效率核心（efficiency cores）。此外，联发科据报也在开发自己的AI芯片，届时其在TPU方面的经验将具有更高的直接相关性。
