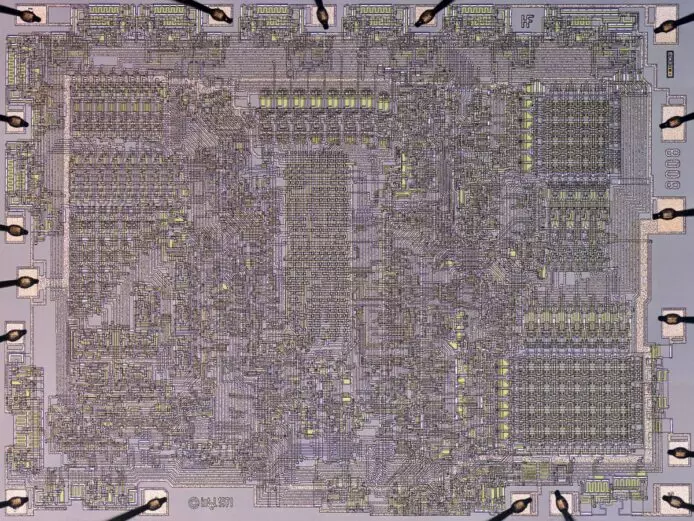

热爱微处理器的收藏家CPU Duke近日发布多张前所未见的高分辨率度芯片形象，成功拼接216张微观照片，重现Intel于1972年推出的首款8位元处理器i8008结构。这颗芯片由瑞士索洛图恩ENTER Technikwelt计算机博物馆提供，该馆希望通过此项项目保存早期微处理器历史。
It's the 8008, the first #8bit CPU of #Intel…
I stitched 216 individual #microscopy pictures to get this high resolution canvas of the die from 1971.
(8/n)
— CPU Duke (@duke_cpu) October 20, 2025
整个拍摄过程需先进行“去壳”处理，CPU Duke先以螺丝起子小心撬开封装，再以压力机撑开DIP脚位，并将芯片加热至约摄氏600度。移除外壳后，他先用宏观镜头拍摄总览图像，再改用Wild／Leica立体显微镜作细部拍摄，最终拼合216张微观照片形成完整的高分辨率度图像。形象中可清楚看到“Intel 1971”、“8008”以及“HF”标记，后者被认为是向设计团队成员Hal Freeny致敬。
i8008采用10微米pMOS制程，拥有3,500个晶体管，可同时处理8位元数据，具备14位元地址空间与16KB内存可寻址能力（一次能够找到和使用数据的最大内存容量范围）。该芯片初版运行时脉最高达0.5MHz，后期版本增至0.8MHz，指令执行速度介于每秒36,000至80,000次。虽然相较后期设计稍慢，但在当年属革命性产品，为后续Intel 8080及x86架构奠下基础。
CPU Duke表示，由于i8008结构较粗糙，光学显微镜仍可充分观测其内部布局，尤其金属层下的p信道MOS结构可见。计算机历史学者Ken Shirriff也先前发布i8008芯片分析，标注出算术逻辑单元（ALU）、托管器、堆栈计数器等区域，为这批新形象提供对照参考。
位于瑞士德伦丁根的ENTER Technikwelt是欧洲重要科技博物馆之一，馆藏横跨从19世纪电报设备到现代个人计算机，包括Apple I原型和IBM 370主机，同时设有互动展区及教育活动，致力推广科技文化传承。
数据源：Tom's Hardware、Technews.tw
